Cyclone III版FPGA嵌入式评估套件仍然采用核心板+实验板组合的方式,这种组合方式可以方便客户随时将核心板取下来用于其它项目的开发。 为客户提供一套功能丰富的低成本平台,为音视频采集,音视频处理,图形显示,硬件加速,网络应用,远程控制等提供佳验证平台以及参考方案。

核心板介绍
.FPGA型号:
采用CycloneIII系列的EP3C25F324C8N型号,CycloneIII是altera采用65纳米晶体管制造工艺制造的新一代FPGA系列,新工艺的采用使得CycloneIII系列FPGA有着更低的成本,更低的功耗,更高的集成度,以及更高的性能。相比前两代同等速度级别的FPGA型号,CycloneIII系列基本上要快30%以上。
各型号核心板FPGA资源比较表
型号
EP1C6型
EP1C12型
EP2C5型
EP2C8型
EP2C20型
EP3C16
EP3C25
Les
5,980
12,060
4,608
8,256
18,752
15,408
24,624
RAM bits
92,160
239,616
119,808
165,888
240,000
516,096
608,256
内嵌乘法器数量
13
18
26
56
66
锁相环数
2
2
2
2
4
4
4









. 32M Byte容量的DDR SDRAM存储器;
. 1M Byte 容量SRAM高速存储器;
. 16M Byte 高速Flash存储器,可用来存储配置文件,软件代码等;
. 50M 有源晶振;
. JTAG下载口;
. 一个重配置按钮;
. 一个复位按钮;
. 4个用户LED灯;
. 2路40*2排针总共引出108个用户IO,以及一根16位总线,一根10位地址总线。其中排针JP1排针IO 可配置为2路差分时钟输入,2路差分时钟输出,以及11对差分IO接口,IO电平可输出2.5V,3.3V,或者从外界输入其它电平。

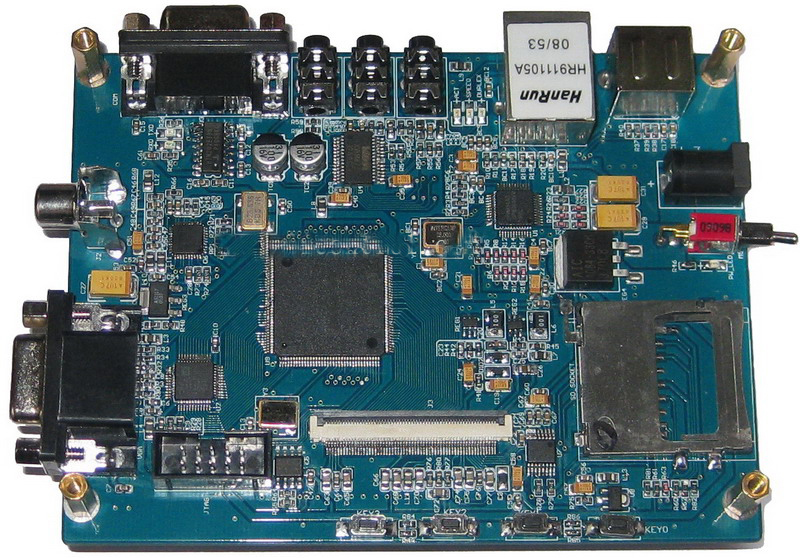

二. 实验板V6.0
实验板V6.0的板上资源:
. 24位真彩色LCD触摸屏,分辨率800 x 480;
. 24位CD 质量音频 CODEC ,带有输入、输出和麦克风插孔;
. DP83848芯片,10/100 以太网物理层 / 媒体访问控制 (PHY/MAC),提供altera triple_speed_ethernet网络IP核license;
. 视频输出:采用ADV7123,3路10位高速视频DA转换器,VGA输出;
. 视频输入:采用ADV7180,能将NTSC、PAL及SECAM标准的模拟基带电视信号,转换成符合8位ITU-R BT.656接口标准的4:2:2视频数据;
. SD卡,IP核采用硬件CRC,支持FAT16文件系统;
. 串行连接器(RS-232 DB9端口);
. PS2鼠标键盘接口;
. 4个用户按键;

三. 配套例子工程

  1). 应用程序选择器程序: 出厂默认程序, 应用程序选择器利用的是Cyclone III系列的远程更新特性,远程更新特性允许NiosII CPU或者任意FPGA内的其它逻辑从并行flash(CFI flash)中的特定地址读取配置信息重配置FPGA。应用程序选择器便是利用NiosII CPUSD卡中读取配置文件然后保存到flash,然后强迫FPGA重配置。从而简单地就能实现单FPGA多种配置。只要SD卡容量足够,那么我们就可以存储无限多的配置,每一个配置实现一个功能,这样就可以使FPGA上有限的资源实现有效的重复利用。

  2). 图片浏览器:将存储在SD卡中的JPEG图片通过JPEG解码后显示在彩色LCD上。一个数码相框功能。



 3). 音乐合成器,电子琴实验:通过PS2键盘模拟电子琴键,LCD或者VGA显示琴键,音频输出琴音。



 4).VGA显示的视频采集实验:包含视频信号采集, ITU_656解码, YUV422_to_444转换,色彩空间变换,帧存储,VGA显示。



 5). LCD显示的视频采集实验:将采集到的视频信号,经过ITU_656解码后,流入帧缓存器(SRAM为存储介质,工作于乒乓方式,工作频率 100M ),再流出到色彩空间变换器,转换成RGB信号后传输到LCD上显示。

  6). Web Server服务器:通用网络访问开发板上的网页服务器,可以通过网页控制传输配置文件到FPGA,并且重配置,从而实现远程配置FPGA。

  7). simple_socket_server_plus:一个功能强大的网络应用工程,提供的网络服务有:

      FTP Server,TFTP Server,FTP Client,TFTP Client,Telnet Server,VFS 文件系统,ZIPFS 文件系统。

  8). 图形处理器:具有图形加速,抗锯齿功能,可用于仪表显示,导航地图显示,矢量图形显示等需要实时动态显示图形图像的应用场合。

  9). SD卡音乐播放器,可播放存储在SD卡中的WAV音乐。

10). MP3音乐播放器,可播放存储在SD卡中的MP3音乐,并可通过触摸LCD屏实时进行播放控制。



11). 循环冗余码校验(CRC)硬件加速器,可实现8位,16位,24位,32位数据之间任意1~128位快速CRC校验。比软件CRC运算快达2000倍以上。



12). 基于DMA传输的硬件FIR滤波器实验,运行结果如下,使用此IP比软件实现快达150倍。

      All the hardware and software results match
             Processing times:
             Software processing time was: 2.792803 seconds
             Hardware processing time was: 0.018562 seconds
             Hardware versus software speed-up factor was: 150.46 times



13). 基于LCD显示的频普分析仪(FFT)设计,此实验将波形发生器产生的正弦波经DDS频率合成不同的频率,经FFT快速傅里叶变换后的频谱显示于LCD上。



14). uClinux移植,提供详尽移植教程,可在QII任意版本上移植,支持LCD显示,触摸屏,鼠标,键盘,网络等。



15). Linux移植,NiosII可以选择添加内存管理单元MMU,添加后便可以跑上完整的Linux系统了。虽然目前可支持的驱动还不是太多,但每年altera都在更新他们的linux驱动,很快就会强大起来。



申明:1)以上例子工程仅供参考并皆可在开发板上稳定运行,我们没有对每个工程编写详细的开发文档,为初学者专门编写两篇基础文档,包括软件的基本使用,硬件工程的建立,SOPC系统的搭配,用户软件工程的建立,debug,调试,下载等。
                2) 光盘中提供的例子都可以直接升级到quartusII新版本,只需要在QII中重新编译即可,对于sopc系统还需要在sopc builder中重新生成sopc系统,我们提供的license和代码都可以直接使用。如果您在高版本软件中有不可使用的问题可以联系我们的技术人员。

四. 学习开发套件包含的附件:

(1). H3C25-V6核心板   1块;
(2). V6实验板         1块;
(3). 4.3寸,24位800X480高分辨率真彩LCD触摸屏 1块;
(4). 5V,2A开关电源 1个;
(6). USB延长线        1根;
(7). 1GByte SD卡      1块;
(8). SD卡读卡器       1个;
(9). DVD光盘          1张;
