销售价格:
型号 产品名称 单价RMB 描述
GY8502 CAN232MB智能协议转换器 580.00 CAN总线转RS232接口
GY8503 CAN485MB智能协议转换器 580.00 CAN总线转RS485接口
GY8504 CAN422MB智能协议转换器 580.00 CAN总线转RS422接口
备注 智能CAN卡,内建处理器,透明转换



资料下载:CAN485MB CAN总线协议转换器用户手册 (点右键另存为)
软件下载:CANConfig工具下载(点右键另存为)
供货状态现货
关键字:CAN转485,CAN转RS485,485转CAN,CAN卡,转换卡。
产品简介

1.1 概述

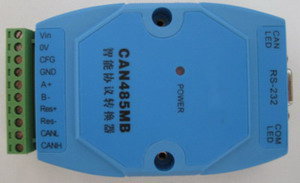

    GY8503 CAN485MB CAN总线协议转换器是用于CAN-bus 现场总线和RS485总线之间数据交换的智能型协议转换器。
    CAN485MB CAN总线协议转换器可以快速将RS-485 通讯设备连接到CAN-bus 现场总线。该协议转换卡集成有1个RS-485 通道、1个CAN-bus 通道,可以很方便地嵌入到使用RS-485 接口进行通讯的节点中,在不需改变原有硬件结构的前提下使设备获得CAN-bus 通讯接口,实现RS-485 设备和CAN-bus 网络之间的连接、数据通讯。
    CAN485MB 转换器为用户的使用提供了足够的灵活性,用户可以根据实际需要设置CAN总线接口和RS485接口的参数。通讯参数由上位机软件配置,能使用户快速进入高效率的CAN-bus 通讯应用。
    CAN485MB 智能协议转换器提供两种数据转换方式:透明转换透明带ID标识转换。“透明转换”适用于串行数据流的完全转换,“透明带ID标识转换”适用于用户自定义协议的串行数据转换,用户可根据实际应用的特点选择合适的数据转换方式。
    转换卡采用贴片安装工艺,CAN总线电路采用独立的DC-DC电源模块,进行光电隔离,与控制电路完全电气隔离,使CAN485MB 转换器具有很强的抗干扰能力,大大提高了系统在恶劣环境中使用的可靠性。
    CAN485MB智能协议转换器不仅适用于基本CAN总线产品,也满足基于高层协议如DeviceNet、CANopen 等CAN-bus总线产品的开发。

1.2 性能与技术指标
智能CAN卡,内建微处理器
功能兼容广州ZLG-CAN485MB协议转换器
● 实现CAN总线 与RS-485 的双向数据通讯,CAN总线发送和接收;
● 支持CAN2.0A 和CAN2.0B 协议,支持标准帧和扩展模式;
● 支持数据帧,远程帧格式;
● CAN总线通讯波特率可设定:5k-1000kbps
2线差分式RS485 通讯接口,通讯速率在2400~115200bps 之间可设定;
● 提供两种数据转换模式:透明转换、透明带ID标识转换;
● CAN总线接口与RS485接口均采用光电隔离、DC-DC电源隔离
● 最高帧流量:400 帧/秒(*);
● 工作电源:+7V~+40V DC;可根据要求提供5V接口。
● 工作温度:-40 ℃ ~ +85℃;
● 支持标准DIN 导轨安装;
● 产品尺寸:100mm*70mm*25mm(不计算导轨安装架高度)。
注意:CAN485MB 智能协议转换器的最高帧流量是在最大串口波特率下测得。

1.3 典型应用
● 设备与设备间采用CAN总线通信
● CAN网络取代RS485网络
● 扩展标准RS485网络通讯长度;
● 煤矿远程通讯
● PLC 设备联网
● 现有RS-485 设备连接CAN-bus 网络
● 扩展标准RS-485 网络通讯长度
● PLC 设备连接CAN总线网络通讯转换
● CAN总线与串行总线之间的网关网桥
● 工业现场网络数据监控
● CAN 教学应用远程通讯
● CAN 工业自动化控制系统
● 慢速CAN 网络数据采集数据分析
● 智能楼宇控制
● 数据广播系统等CAN总线应用系统

1.4 产品销售清单
1)GY8503 CAN485MBCAN总线协议转换器。
2)光盘1张。(CAN485MB设备配置软件CANConfig,用户手册,CAN总线相关资料等);

1.5 CanConfig配置工具界面如下:
