飓风3代开发板

【简单介绍】

【新】国内唯一支持片内集成配置Flash的安全性FPGA模块,结构紧凑.集成USB2.0高速通信和大容量SD卡接口,同时提供120个独立IO和6路时钟及2个SMA接口. 套件也提供了一个多功能扩展底板,可以实现丰富的外围接口,如高速USB2.0接口,RS232串口等,为嵌入式电子产品设计提供了通用平台。




【产品报价】
飓风3代RC3-3S700AN (含底板和配件): RMB 2500元
飓风3代RC3-3S1400A (含底板和配件): RMB 2990元


【RC3-3S700AN产品清单】
1 RC3-3S700AN核心板         1个
2 功能扩展底板              1块
3 全兼容USB下载电缆         1条
4 串口连接线                1条
5 USB连接线                 1条
6 5V, 2A电源                1个
7 标准的16×2液晶模块       1个
8 配套DVD光盘               1张

【RC3-3S700AN核心板硬件配置】
  采用6层板工业标准精心设计:



1  FPGA主芯片: XC3S700AN


2 4Mx16bit 高速SDRAM
 高166MHz读写速度;


3 64MBit 快速FLASH
  支持大单片128MBit 读写速度为75ns;
  灵活的页面方式,可以用来存储FPGA配置文件或者操作系统镜像文件;


4 512K Byte 高速异步SRAM
   一片512K×8Bit的SRAM,独立的字节使能信号


【飓风III代多功能底板硬件配置】
 采用工业标准精心设计:

1 音频接口
    采用了TLV320AIC23这款TI公司生产的高性能立体声音频编解码器,该芯片同时高度集成了模拟电路功能.TLV320AIC23中的模数与数模转换器使用了多比特,Sigma一delta工艺,并在内部集成了高采样率的数字内插滤波器。该器件的数字传输字长可以是16, 20,24, 32bit,它支持8-96Wz的采样率。提供模数转换器的sigma-delta调制器决定了其三阶多比特结构,这种结构在采样率为96kRz的情况下能够达到90dB信噪比、从而可在小型低功耗设计中实现高保真录音
    设计实例提供了音频芯片的配置方法以及一个输入输出环路的功能实现。


2 9针RS-232 串口
RS232是应用为广泛的UART接口,可以方便的实现与计算机的数据通讯;
同时在调试基于FPGA的嵌入式操作系统时候,可以作为辅助调试接口,结果输出到主机的超级终端上面。


3 PS/2鼠标,键盘接口
标准的鼠标、键盘接口,支持3.3V和5V设备,可以用来验证PS/2的接口协议,实现一个IO设备扩展。

4 USB2.0高速数据接口
采用了应用广泛,性能稳定的Cypress公司CY68013芯片实现了USB接口的扩展,能够与计算机之间实现高速的数据传递.提供了完整的设计实例,实现USB接口的读,写和读写双向操作,提供完整的主机上的VC++源代码和FPGA上的HDL源代码。


5 SD卡接口
提供SPI模式用于SD卡接入


6 二极管保护的40脚扩展接口
引出72个I/O管脚到2个40脚扩展接口,40脚扩展接口兼容标准IDE硬件驱动的排线电缆


7 各种基础输入输出设备
  16x2标准字符型液晶模块
  4位七段数码管
  8位按键


  16位发光LED管
  蜂鸣器
  8位波码开关


配套软件
1.MicroBlaze开发工具EDK包括
     >Xilinx Platform Studio      10.1
     >Xilinx Platform Studio SDK  10.1
2.DSP算法开发软件
     >>Xilinx AccelDSP            10.1
     >>Xilinx System Generator    10.1
3 ISE 设计软件10.1 + Service Packs3
     支持全系列spartan3(A/E)、vritex4(E),CoolRunnerII等芯片
4 XPS 标准微处理器外设库
5 实验指导书,用户手册等
6 所有接口控制器源代码,实验程序原代码

            【Verilog HDL程序设计开发试验

*************************核心板配套程序**************************
       【核心板可通过USB接口直接供电,为您的使用提供方便

实验一 跑马灯实验
实验二 译码器实验
实验三 SRAM读写测试
实验四 USB读写测试
实验五 SDRAM 控制器
试验六 MicroBlaze的跑马灯
实验七 MicroBlaze的SDRAM控制

*************************整板配套程序****************************

实验一 梁祝音乐演奏
实验二 按键测试实验
实验三 数码管显示_
实验四 lcd显示实验
实验五 串口通信实验
实验六 PS2键盘实验
试验七 USB读写测试
实验八 语音芯片配置
试验九 MicroBlaze的跑马灯
实验十 MicroBlaze的SDRAM控制
实验十一 基于700AN的音频采集
V_C_程序提供
FPGA程序提供


【实验效果展示】

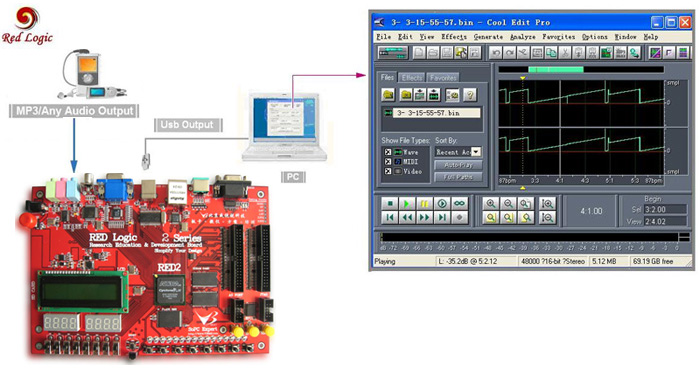

1 USB2.0的音频采集实验
  USB协议是现在应用为广泛的高速数据传输标准,教学平台提供一个标准的USB2.0接口,以便支持高速大容量数据传输领域的开发应用。这个实验展示通过USB2.0接口和PC机进行高速通信的效果。将MP3接到LINEIN上,FPGA将采集到的音频数据通过USB2.0传输到PC中保存。在PC使用播放软件播放歌曲。


2 PS/2接口键盘传输实验
  PS/2是PC和许多工业控制平台的标准用户输入设备,教学平台提供一个标准的PS/2接口,可以支持鼠标/键盘的应用。这个实验可以通过教学平台的PS/2接口输入键盘的操作信息,从RS232接口中将数据输出到PC中显示。


3 USB2.0接口数据传输实验
  USB协议是现在应用为广泛的高速数据传输标准,教学平台提供一个标准的USB2.0接口,以便支持高速大容量数据传输领域的开发应用。这个实验展示通过USB2.0接口和PC机进行高速通信的效果。


4 卡拉ok机实验
  这个实验可以用教学平台的LINEIN,LINEOUT和麦克风电路实现卡拉OK机,从而展示教学平台的音频质量。MICIN接话筒、LINEIN接MP3输出的歌曲、LINEOUT接扬声器。你可以听到扬声器输出你的声音和MP3播放器的混声。
