                      单片机综合仿真试验仪+51mini仿真器

单片机综合试验仪仿真部分自2010年1月1日起免费升级到51MINI独立仿真器。


【系统简介】

    单片机综合试验仪仿真部分自2010年1月1日起免费升级到51MINI独立仿真器。 彻底的摒弃了sst516的单芯片仿真方案,它既适合初学者学习51,AVR单片机的需求,同时专业的编程功能、高性能的仿真功能和ISP下载功能也真正适合单片机工程师开发产品使用。


【系统特点】

系统的特点之一 --------豪华的工艺媲美国际品质   由获得iso9001认证的西陵电子代工

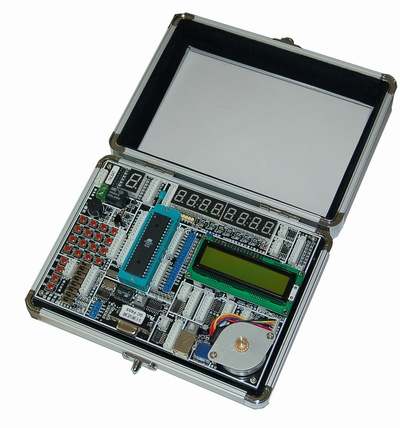

本机采用高档透明雅克力面板,铝合金外箱, 全贴片机器生产, 工艺精美绝伦!
黑色双面PCB,全SMT工艺可能是您见到为精美的单片机实验仪,豪华高贵,一见倾心。

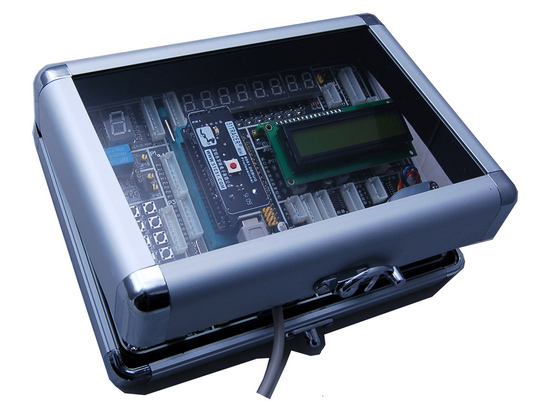

51MINI仿真器+SH200实验仪组合   开发板锁紧座位置插入51mini仿真器,急速非凡的仿真体验




硬件资源相当丰富,除基本的led,开关,喇叭外,还集成了adc,dac,步进马达等等一般开发板不具备的功能,同时更提供了74hc14,165,164,138等常用数字电路,不仅可以学习单片机更可学习数字电路。
基本试验资源 数字硬件电路试验资源 扩展试验资源 高级应用试验
8位按键开关(端口直接) 74LS14 反向器 1602字符液晶屏(标配) 步进电机 (标配)
8位发光管 (端口指示) 74LS164 串入并出 Dac0832 数字-模拟 89C2051 核心监控(高速)
8位拨动开关 (端口直接) 74LS47 数码管译码 ADC 0804模拟-数字 18B20数字温度采集(可选)
8位数码管显示 (动态/静态) 74LS165 并入串出 24C02串行EPROM 12864中文液晶0802(可选)
小喇叭警报器 (唱歌) 74LS138 译码器 93C46 EPROM 红外线遥控 (标配遥控器)
16*16矩阵按键开关(行列式) MAX232 串行通信 单片机仿真 (标配仿真头) ISP下载(在线编程 )

开放的模块化设计:所有硬件资源对用户开放,搭配随心所欲,不会出现硬件束缚软件的情况。
 什么是全开放模块? SH200对所有的32个io口全部是悬空的,任由用户支配的 ,这在我们的开发中非常的实用,可以方便的利用SH200的硬件资源组成您的样机,节约大量打样板的时间。
例如你写一个跑马灯程序,可以把他写在p1口,也可以写在p2口。没有限定,只要把系统的连接线改一下即可,不会对硬件形成束缚。而市面上的其他开发板,它的硬件已经按照开发者的意图连接好了必须改程序。如果是SH200那么可以直接把系统的连接排线从P1插到P0口即可。所有端口全部采用防插反设计,均配有连接照片和中文注解,即便您是初学者,也能轻松掌握。

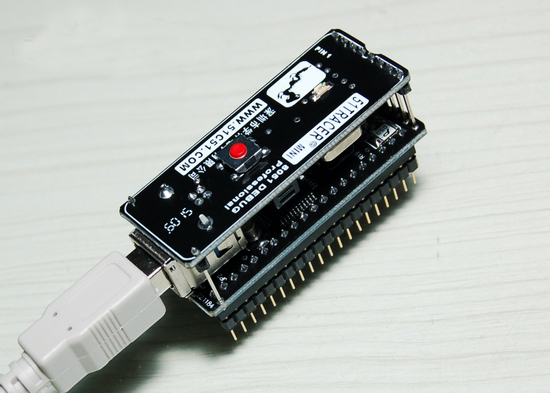

SH200系统的特点之二 --------51MINI独立仿真器
采用真正独立的 usb2.0专业仿真器,仿真器是一个独立的部分,彻底摒弃sst516的单芯片仿真方案。不仅可以配合试验仪使 用,更可完全胜任日常开发工作环境。
(51mini仿真器使用手册 32k32页彩色印刷)

    51 MINI仿真器是目前国内同行业功能完整,性能稳定,技术先进的高端仿真器。在国内同行中处于领先地位。
兼容KEILC51 UV2 调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容。支持夭折功能可仿真各种51指令兼容单片机,ATMEL、WINBOND、INTEL、SST、ST等等。可仿真ALE禁止,可仿真PCA,可仿真双DPTR,可仿真硬件SPI。
   不占资源,无限制真实仿真(32个IO、串口、T2可完全单步仿真),真实仿真32条IO脚,包括任意使用P30和P31口。
单USB接口,无需外接电源和串口,即插即用,台式电脑、无串口的笔记本均适用。在仿真状态下仿真芯片被完全冻结,可以100%重现CPU所有特性,即总线I/O口。是一款真正独立的仿真器。
   下载仿真通讯急速115200BPS,也是KEIL支持的高速度,相比以前版本提高一个数量级(10倍以上),单步运行如飞。

51mini仿真器相比同类产品有什么特点?
单片机仿真器是在产品开发阶段用来替代单片机进行软硬件调试的非常有效的开发工具。使用单片机仿真器可以对单片机程序进行单步、断点、全速等手段的调试,在集成开发环境中检查程序运行中单片机RAM、寄存器内容的变化,观察程序的运行情况。与此同时可以对硬件电路进行实时的调试。使用单片机仿真器可以迅速发现和排除程序中的错误,从而大大缩短单片机开发的周期。

51mini单片机仿真器不占用用户任何资源,可极速单步,完全真实仿真标准8051/8052单片机的所有功能,可仿真部分单片机的增强型功能。
目前所见到的其他51系列开发板全部采用SST公版仿真方案,即直接使用一片价值10多元的SST单片机配合keil软件来调试,具有本质的缺陷:如占用串口、定时器T2和8字节堆栈,单步速度缓慢,对于真正开发产品没有太大价值。

 SH200系统的特点之三--------完美强劲的编程器部分
  ISP下载可选232/USB通信,全USB通信接口(兼电源单线操作,免外部电源),完全适应新的无串口并口的笔记本电脑。全中文操作界面,一线接法,简单至极。更适合野外环境下现场调试工作。
CPU控制编程不受电脑配置及操作系统影响,稳定性一流。可以作为一台独立的ISP下载线使用,支持芯片包括51/AVR/PIC各系列超过100种!在板上可以直接对89S51/52等等芯片编程,当作独立编程器使用。 (市面上很多开发板只能使用stc的芯片做串口下载,更不能支持其他芯片)
ISP编程实验方式连接示意图
支持的芯片列表: 51系列单片机
AT89S51,AT89S52,AT89S53,AT89S8252,AT89LS51,AT89LS52,AT89LS53,AT89LS8252
AVR系列单片机:
AT90S2323,AT90S2343 AT90S4433,AT90S8535 ATmega16,ATmega16L,ATmega161,ATmega161L,ATmega163,ATmega32,ATmega32L
ATmega323,ATmega323L,ATmega64,ATmega64L ATmega8,ATmega8L,ATmega8515,ATmega8515L ATmega8535,ATmega8535LATtiny12,ATtiny12L,ATtiny13,ATtiny13L
ATtiny15,ATtiny15L,ATtiny22,ATtiny22L,ATtiny26,ATtiny26L
PIC系列单片机:
PIC16F870,PIC16F871,PIC16F872,PIC16F873,PIC16F874,PIC16F876,PIC16F877,PIC16F873A,PIC16F874A,PIC16F876A,PIC16F877A
AT24CXX:AT24C01,AT24C02,AT24C04,AT24C08,AT24C16,AT24C32,AT24C64,AT24C128,AT24C256,AT24C512

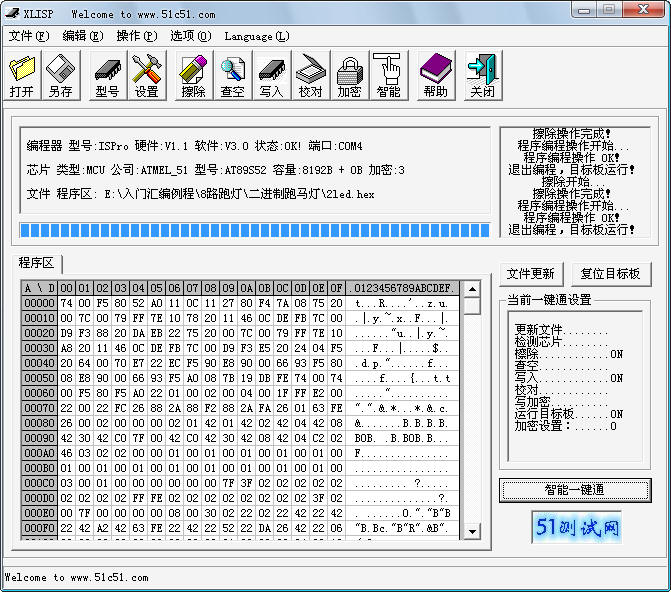

 全中文软件操作导航 采用自主开发的xlisp软件, 独有智能一键通设计,擦除, 写入,校验,运行自动完成,软件中英文自动选择,适合港台地区用户使用。 特别设计的烧写实验仿真3IN1的公用卡座, CPU插上后即不需要插拔,使用极其方便简洁。 (市面上有很多实验板仅支持stc芯片烧写完必须冷启动)
(


SH200系统的特点之四--------细致入微的配套用户手册和软件
SH200的配套用户手册,彩色印刷。(使用手册代表厂家的技术实力和诚意可以毫不夸张的的说,你所见到的开发板99%都是没有使用手册或者是复印,电子文档的使用手册)

软件和教材才是开发板的灵魂,没有这些配套,开发板无异于废铁, 我曾经研究过一块开发板,光盘中一大堆不止所云的htm,rar,仅仅搞清楚怎么连结都足足让我研究了1上午。文件为此不要拿那些三无的开发板和我们比价格!

购买XL2000/SH200的用户加送价值超过100元的单片机教程dvd 1张:点击这里察看DVD的目录!
包含有单片机电视教程(该教程由4张光盘组合) 和精品的单片机多媒体教程  总数相当于5个cd光盘。
1本书+1张DVD教程+1套实验仪打造单片机教程的梦幻组合!

  完美的例子程序集合本公司多年的经验,每个模块都有完整的带中文注释例子程序,原理图, 接线方法,很多都可以直接拿来应用。快速提高您的硬件,软件编程水平。 (以下是部分程序的截图,一共18大类500个程序,绝大部分都有汇编,c语言两种语言编写,无论是初学还是高手,都有相当的参考意义!更多程序见光盘目录)

标准配置:
1、SH200单片机综合仿真试验仪主机一台(已经调试好,板载试验用89s52一片,1602液晶)
2、51MINI 仿真器一台(注意,配仿真器以后则不配仿真芯片)
3、40PIN 仿真头一个,仿真器使用手册一本,仿真器绒布套一个(不另外配光盘,usb电缆,外包装,和SH200共用)
4、串行通信电缆一根
5、USB通信电缆一根(串口通信的时候插入此线以提供电力供应;SH200本身不需要另外的外部电源除非您自己能够确定)
6、超薄HT6221红外线遥控器一个
7、10PIN ISP 下载头一个
8、试验用系统连接数据线15条
9、SH200使用手册一本 保修卡一份
10、软件光盘一张(驱动程序\开发工具\例子程序\单片机资料\教程。)
11、赠送:dvd 单片机多媒体教程和电视教程一张。手把手教你学单片机教材一本

选用本公司SH200的理由:
1, 国内有非常多的开发板都是业余条件下一把电烙铁手工制作出来的,表面上价格也许便宜数十元,实际上: 没有包装,没有配套软件(需要
网上下载)没有售后服务。做工,品质无法保障。我们的产品是正规的smt工艺流水线生产的,有正式的彩色包装。有正式的使用手册,教程等
2, 我们是一家老资格的单片机类注册公司(可以开出正式发票,如果需要发票请另加6%),决非个人运作,成立于2001年, 多年经验,决定了产品和服务的稳定性。
3, 我们拥有多和专业权威的51单片机程序实例,可以为您开发程序提供贴心的指导。
4, 我们可以提供全国货到付款,支付宝等多种灵活的购买方式,大限度的方便买家。保障买家的利益。大中城市发顺丰快递,24-48小时到货。顺丰不到的地方发ems
5, 我们的产品在生产中全部2次100%测试,故障率低于0.1%!为此我们有信心有能力提供3个月免费包换1年免费保修的服务,免除您的后顾之忧。
6, 我们的代理网络遍布:深圳,东莞,北京,香港,武汉, 重庆, 上海,杭州,苏州....大中城市,您可以就近得到贴心的售前售后咨询服务。
7, 我们配套有详细的使用说明书,硬件连接图,,可让零基础的朋友快速掌握,从而提高学习的兴趣,和提高学习的效率.
8, 我们的论坛随时有几十人上百人在线讨论问题,可以做到第一时间解决客户的所有问题.


精美照片

SH200实验仪百变金刚之...仿真器



SH200试验仪之红外线遥控解码


SH200试验仪之1602LCD秒表试验
