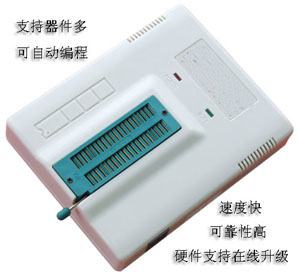

PIC280编程器是一种可靠性高，速度快，具有高性能价格比的PIC专业开发生产烧写器,软件
采用较新的PIC烧写算法,保证了烧写的高速度,高稳定,同时能第一时间支持PIC新推出的器件,升级
方便,使用可靠.PIC280支持几百种PIC芯片的烧写、读出、加密等功能，同时具备串口和USB两
种通信方式，可以直接用USB供电而无需外接电源，真正一线连机，随身携带方便，另外超快的烧写
速度以及自动编程的功能是我们选择它的又一理由,PIC280在擦除时能自动保护芯片内部时钟校
准值不会被擦除(这是较多通用编程器没有的功能),PIC280采用边编程边校验的方式,这为提高烧
写OTP芯片的稳定性又提供了一层保障.
PIC280编程器/烧写器的适用范围:PIC单片机的学习,产品开发,产品调试,PIC单片机的批量
生产烧写.
编程器硬件特点
■ 外型尺寸：120＊95＊26mm； 净重： 160g
■ 待机电流：＜40 mA；工作电流：80－180mA
■ 支持器件全,支持的器件包括几乎PIC全系列如PIC10XXX/12XXX/16CXXX/16FXX/18XXX,还支持24XXX与
93CXX的串行EEPROM.
■ 硬件采用大功率电子开关全开放式设计,烧写更可靠,烧写深度更深,升级增加器件更方便.
■ 所有芯片的插放全采用锁紧座1脚对齐的方式,使用更方便,量产速度更快.
■ 编程器采用40针原装进口3M镀金插座,可直接对8脚到40脚的DIP器件进行编程。
■ 通过贴片适配器或ICSP，可支持贴片器件或引脚数大于40PIN的器件。
■ 具有USB和串口两种通信方式,方便没有串口的笔记本电脑使用,USB与串口的切换全电子开关自动切换,
不需要手动跳线.
■ 对于10FXX系列/16F57/16F59的直插器件也可以直接在座上烧写,不需要适配器(较多上仟元的编程
器烧它们都要加适配器的).
■ 器件算法完全由软件实现，硬件具有在线升级功能，有效保护用户投资利益。
■ 有完善的过流保护电路，不会因芯片短路而损坏编程器。
■ 连接USB口通讯时，可不用外接电源。
■ 内置高速单片机，自动校验数据，确保系统可靠性。
■ 高速编程，烧录PIC16F72，擦除+查空+编程+验证，仅3秒。
■ 采用表面贴片工艺生产，可靠性高，使用寿命长；
■ 编程器体积小巧，适合外出携带;
■ 通过内置的ICSP接口(ICSP接口完全兼容于MICROCHIP的ICD接口)，可以直接支持ICSP（在线路板编程）
而无需任何附加装置，用户可以等电路板焊好后，后再写入程序，对于FLASH单片机，更是可以完
成在线升级功能。
编程器软件特点
■ 全中文界面,中文在线帮助系统，方便用户使用。(连配置位的设置也全部做成了中文的,有利于初学
者使用)
■ 同时我们还提供了英文版的烧写软件，为海外客户的使用提供了方便。
■ 具有设定芯片接触可靠后自动编程功能，便于批量生产。(只需把芯片放入而无需按任何安按键即可
完成芯片的烧写）.
■ 具有编程计数功能,可预设烧写数量，并对烧写数量计数.
■ 系列号自动增加功能,可设置自增区域/自增进制/自增起始地址/结束地址/自增步长,可设置自增时忽
略高字节.
■ 自动识别文件中的配置字及内部EEPROM数据。
■ 全面的信息提示，烧写的过程同时有声音提示,让用户清楚了解工作状态 .
■ 具有自动检测编程器硬件功能,软件启动时自动检测及设置编程器硬件,无须手动设置及可使用.
■ 设有烧写数据监测。通过计算校验和，能够立即发现烧写数据是否被改变.校验和公式遵从Microchip
定义.
■ 可以方便地读出芯片程序区的内容.
■ 兼容Windows98和Windows2000/NT,Windows XP,Windows
2003等操作系统.
■ 程序支持*.HEX或*.BIN文件的载入,可支持*.BIN文件保存为*.HEX格式.
| 芯片 |
烧一片需时 |
芯片 |
烧一片需时 |
| PIC16F72 |
3S |
PIC16F628A |
8S |
| PIC12F629 |
4S |
PIC16F716 |
7S |
| PIC16F630 |
5S |
PIC16F84A |
8S |
| PIC16F54 |
2S |
PIC18F877A |
12S |
| PIC16C57C |
5S |
PIC16C54C |
3S |
以上为芯片程序几乎=满容量时的擦除+查空+编程+校验所有步骤的实测时间,实际使用时根据程序大小会有不同 |
| 10系列: |
| PIC10F200 |
PIC10F202 |
PIC10F204 |
PIC10F206 |
PIC10F220 |
PIC10F222 |
| 12C系列: |
| PIC12C508 |
PIC12C508A |
PIC12C509 |
PIC12C509A |
PIC12C671 |
PIC12C672 |
| PIC12CE518 |
PIC12CE519 |
PIC12CE673 |
PIC12CE674 |
|
|
| 12F系列: |
| PIC12F508 |
PIC12F509 |
PIC12F629 |
PIC12F635 |
PIC12F675 |
PIC12F683 |
| PIC12F615 |
PIC12HV615 |
|
|
|
|
| 16C系列: |
| CF745 |
CF775 |
CF7645 |
CF7665 |
CF7685 |
PIC16C52 |
| PIC16C54 |
PIC16C54A |
PIC16LV54A |
PIC16CR54A |
PIC16C54B |
PIC16CR54B |
| PIC16C54C |
PIC16CR54C |
PIC16C55 |
PIC16C55A |
PIC16C56 |
PIC16C56A |
| PIC16CR56A |
PIC16C57 |
PIC16C57C |
PIC16CR57B |
PIC16CR57C |
PIC16C58A |
| PIC16LV58A |
PIC16C58B |
PIC16CR58A |
PIC16CR58B |
PIC16C505 |
PIC16C554 |
| PIC16C558 |
PIC16C61 |
PIC16C62 |
PIC16C62A |
PIC16C62B |
PIC16C63 |
| PIC16C63A |
PIC16C64 |
PIC16C64A |
PIC16C65 |
PIC16C65A |
PIC16C65B |
| PIC16C66 |
PIC16C66A |
PIC16C67 |
PIC16C620 |
PIC16C620A |
PIC16C621 |
| PIC16C621A |
PIC16C622 |
PIC16C622A |
PIC16C71 |
PIC16C71A |
PIC16C72 |
| PIC16C72A |
PIC16C73 |
PIC16C73A |
PIC16C73B |
PIC16C74 |
PIC16C74A |
| PIC16C74B |
PIC16C76 |
PIC16C77 |
PIC16C710 |
PIC16C711 |
PIC16C712 |
| PIC16C716 |
PIC16C745 |
PIC16C765 |
PIC16C773 |
PIC16C774 |
PIC16C83 |
| PIC16C84 |
|
|
|
|
|
| 16F系列: |
| PIC16F505 |
PIC16F506 |
PIC16F54 |
PIC16F57 |
PIC16F59 |
PIC16F627 |
| PIC16F616 |
PIC16HV616 |
PIC16LF627A |
PIC16F627A |
PIC16F628 |
PIC16LF628A |
| PIC16F628A |
PIC16F630 |
PIC16F636 |
PIC16F639 |
PIC16F648A |
PIC16F676 |
| PIC16F683 |
PIC16F684 |
PIC16F685 |
PIC16F687 |
PIC16F688 |
PIC16F689 |
| PIC16F690 |
PIC16F716 |
PIC16F72 |
PIC16F73 |
PIC16F74 |
PIC16F76 |
| PIC16F77 |
PIC16F737 |
PIC16F747 |
PIC16F767 |
PIC16F777 |
PIC16F785 |
| PIC16F83 |
PIC16F84 |
PIC16F84A |
PIC16F87 |
PIC16F88 |
PIC16F818 |
| PIC16F819 |
PIC16F870 |
PIC16F871 |
PIC16F872 |
PIC16F873 |
PIC16F873A |
| PIC16F874 |
PIC16F874A |
PIC16F876 |
PIC16F876A |
PIC16F877 |
PIC16F877A |
| PIC16F913 |
PIC16F914 |
PIC16F916 |
PIC16F917 |
|
|
| 18系列: |
| PIC18F242 |
PIC18F248 |
PIC18F252 |
PIC18F258 |
PIC18F442 |
PIC18F448 |
| PIC18F452 |
PIC18F458 |
PIC18F1220 |
PIC18F1320 |
PIC18F2220 |
PIC18F2221 |
| PIC18F2320 |
PIC18F2321 |
PIC18F2331 |
PIC18F2410 |
PIC18F2420 |
PIC18F2431 |
| PIC18F2450 |
PIC18F2455 |
PIC18F2480 |
PIC18F2510 |
PIC18F2515 |
PIC18F2520 |
| PIC18F2525 |
PIC18F2550 |
PIC18F2580 |
PIC18F2585 |
PIC18F2610 |
PIC18F2620 |
| PIC18F2680 |
PIC18F4220 |
PIC18F4221 |
PIC18F4320 |
PIC18F4321 |
PIC18F4331 |
| PIC18F4410 |
PIC18F4420 |
PIC18F4431 |
PIC18F4450 |
PIC18F4455 |
PIC18F4480 |
| PIC18F4510 |
PIC18F4515 |
PIC18F4520 |
PIC18F4525 |
PIC18F4550 |
PIC18F4580 |
| PIC18F4585 |
PIC18F4610 |
PIC18F4620 |
PIC18F4680 |
PIC18F6520 |
PIC18F6525 |
| PIC18F6585 |
PIC18F6620 |
PIC18F6621 |
PIC18F6680 |
PIC18F6720 |
PIC18F8520 |
| PIC18F8525 |
PIC18F8585 |
PIC18F8620 |
PIC18F8621 |
PIC18F8680 |
PIC18F8720 |
| ATMEL 串行EEPROM系列 |
| 24C01 |
24C01A |
24C01B |
24C02 |
24C02A |
24C02B |
| 24C02C |
24C04 |
24C04A |
24C04B |
24C08 |
24C08B |
| 24C16 |
24C16B |
24C32 |
24C32A |
24C64 |
24C128 |
| 24C256 |
24C512 |
93C46 |
93C56 |
93C66 |
93C76 |
| 93C86 |
|
|
|
|
|
| MICROCHIP串行EEPROM |
| 24C01A |
24LC01 |
24C02A |
24LC02 |
24C04A |
24LC04 |
| 24C16 |
24LC16 |
24C32 |
24C64 |
24C128 |
24C256 |
| 24C512 |
93LC46A |
93LC46B |
93LC56A |
93LC56B |
93LC66A |
| 93LC66B |
93LC76 |
93LC76A |
93LC76B |
93LC86 |
|
|
|
