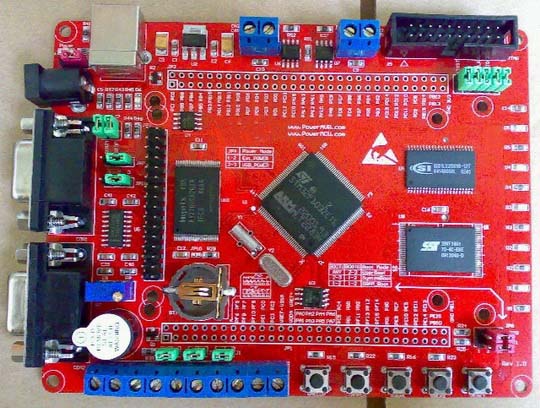

    STM32开发板是以意法半导体 (ST)公司推出的ARM CortexM3系列高配置芯片STM32F103ZET6为核心组成。

板上资源:
    *CPU:STM32F103ZET6;(LQFP144脚,片上集成512K flash、64KRAM,12Bit A/D、D/A;PWM、CAN、USB、SDIO、FSMC等资源)
    *板上外扩512K SRAM, 2M NOR FLASH (板上支持大1024k SRAM,16M的NOR FLASH)满足大容量数据采集、处理及分析要求
    *板上外扩128M NAND FLASH满足彩屏上丰富的图片存储、数据表格存储,文件管理等应用

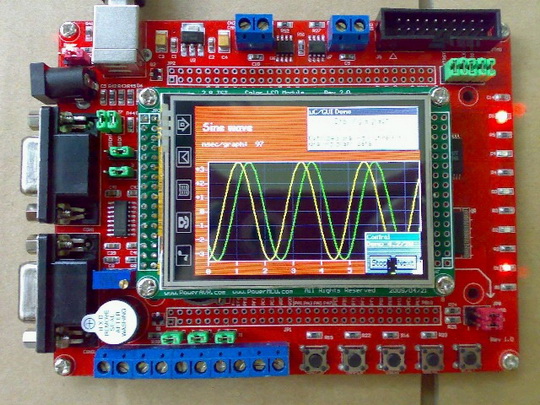

    *搭配2.8寸TFT真彩触摸屏模块或3.2寸TFT真彩触摸屏模块(由用户选择),FSMC控制,彩屏模块上配置ADS7843触摸控制器,支持一个SD卡(SPI方式)可用于存储图片,支持一个AT45DBxxx的DATA FLASH(可用于存储汉字库)
    *一路CAN通信接口,驱动器芯片SN65VHD230
  *两路RS232接口
    *一路RS485通信接口
    *一个SD卡座SDIO控制方式
    *一个I2C存储器接口,标配24LC02(EEPROM)
    *一个SPI存储器接口,标配AT45DB161D(DATA FLASH)
    *一路ADC调节电位器输入
    *三路ADC输入接线端子引出
    *两路PWM输出接线端子引出
    *两路DAC输出接线端子引出
    *一个蜂鸣器、五个用户LED灯、一个电源指示灯,一个USB通信指示灯,四个用户按键,一个系统复位按键
    *电源选择跳线,支持外接5V电源供电,USB供电或JLINK供电
    *板子规格尺寸:13CM X 10CM
    *所有I/O口通过2.54MM标准间距引出,方便二次开发

    丰富例程,不但有板载功能模块的MDK测试源码:LED流水灯入六实例、RTC、按健、PWM、蜂鸣器、USB、SD卡、ADC、DAC、12C、RS232、RS485通、CAN、触摸屏测试、TFT液晶屏测试.....
    还有移植成功的UCOS2、UCGUI的数个例程,可直接应用于工控设备或手持仪表中的人机界面设计,让你的产品摆脱黑白的单调,进入色彩斑斓的世界!激发你的设计灵感!


产品包装:
开发板(ARM Cortex-M3高端首选) <一块>
USB纯铜电缆 <一根>
串口下载线  <一根>
CD ROM 光盘 <一张>

可选配件:
2.8寸真彩液晶屏, 开发板(103ZET6)+2.8液晶屏:308元
3.2寸真彩液晶屏, 开发板(103ZET6)+3.2液晶屏:318元





特别声明:
    1、为避免物品丢失或被更换,请您收到货后务必当着快递员的面对货物进行查验,确认后再签字!如果货物不对或被更换,请拒签并立即通知我们。对于不查验而签字所产生的货物不对的情况,由买家承担责任,我们不再承担责任。
    2、收到产品后请在三天内及时测试一遍,有问题及时更换。
    3、因价格低廉,产品提供三个月的保修服务。
