       DSP 2808开发板

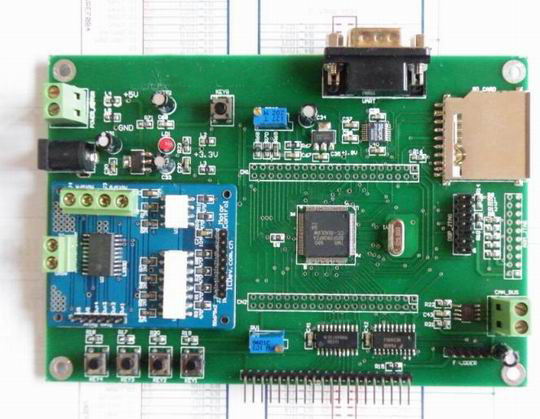

 最新版本与图片稍有差别,以最新版本为准

    Study-2808开发板是一套基于TMS320F2808 DSP 的学习开发平台, 既可作为开发板供用户学习使用, 也可作为系统板嵌入到用户的产品供用户进行二次开发以便缩短产品开发周期。

系统资源:

    1.DSP处理器TMS320F2808,32位定点高速数字处理器,最高工作频率100M
    2.正交编码器接口
    3.1个步进电机接口,工作电压4.5-36V,最大驱动电流1A
    4.2个直流电机接口,工作电压4.5-36V,最大驱动电流1A
    5.1路CAN总线接口,可以直接应用于工业现场
    6.1路RS232电平转换接口,方便与上位机实现通讯
    7.字符LCD接口
    8.4个按键,方便用户配合LCD实现人机对话
    9.16路电压型AD输入接口
    10.SD卡接口(通过SPI接口操作SD卡)
    11. DC 5V外部电源输入接口;

代码及实验项目:

    1.用户程序烧写实验(烧写后可脱机运行)
    2.正交编码器实验(位置读取、速度计算)
    3.步进电机控制实验 [注:步进电机自购]
    4.直流电机控制实验
    5.CAN总线收发实验
    6.SCI发送接收实验
    7.1602字符LCD显示实验
    8.键盘扫描实验
    9.SD卡读写实验 [注:SD卡自购,FAT32文件系统选购]
    10.定时器等所有片内外设实验
    11.FAT32文件系统实验
    以上项目均提供C 语言版本的程序源代码, 并有详细中文注释。

相关资料:

    1. 完整的原理图(PDF 格式,保证与PCB 完全吻合), 快速掌握多项实用技术的具体应用;
    2. 所有实验提供C 语言源代码, 均有详细注释;
    3. 在线烧写FLASH 的方法与工具, 用以固化用户自己的程序;
    4. 芯片手册: 提供开发板上全部芯片的芯片资料;
    5. 送原版TI DSP 开发环境CCS3.3, 仅供学习用;
    6. 提供仿真器驱动及其他DSP 书籍光盘相关学习资料;
    7. 赠送Sscom 串口调试助手等调试工具;
    8. 赠送液晶字模软件;
    9. 赠送TCP/IP 协议卷: 卷1~3;
    10. 赠送CAN2.0 规范文档;
    11. 赠送FAT16、FAT32 系统说明文档;
    12. 赠送 FFT、FIR 等算法库;
    13. 用户手册: 非常详细, 包含电路分析、代码介绍、 CCS 快速入门指导等;
    以上赠送资料仅供学习用, 请勿用于商业用途!

典型应用:

    教学应用、工业自动化控制、UPS、电机控制、机器人;
    变频控制、汽车、机械、磁盘驱动、数字滤波;
    振动分析、交流伺服、直流电机控制等。

相关配件:

    1. 2808开发板  1块
    2. 1602字符LCD 1块
    3. 直流电机 1个
    4. 直流电源(5V/1A)1个
    5. 资料光盘 1张
    6. 步进电机(选配)1个
    7.1G字节SD卡(选配)1张
    8.5V差分增量编码器(选配)1个
