     SOPC+ARM综合实验开发系统   音频采集回放SD CF卡扩展板


           视频音频采集开发板


   我们根据目前视频开发应用方向,设计了这块功能完整,结构合理,资源丰富的视频开发板,这块板可以很方便的和我们目前的FPGA下载板进行直接 连接使用,您只要我们的下载板插在我们的这块板上,就可以构成一套完整视频开发应用系统.比如我们的NIOS II开发板,XC2S200嵌入式开发板,EP1K100下载板等等!我们还将推出更多功能强大设计合理的FPGA核心板.并保持与目前这块视频开发板的兼容性.所以选用我的视频采集板能够充分保证您的设计的需要,并能够根据您所研究的方向和项目的复杂程度选用不同容量的FPGA核心板.

   SAA7113 是PHILIPS 公司的一种高集成度视频解码芯片,它支持隔行扫描和多种数据输出格式,可通过其I2C 接口对芯片内部电路进行控制。该芯片具有如下特点:

●支持四路模拟输入,内置信号源选择器。

●有两个模拟预处理通道。

●内置两个模拟抗混叠滤波器。

●两个片内9 位视频A/D 转换器。

●行/场同步信号自动检测。

●多种数据输出格式。对SAA7113 的控制主要包括对输入模拟信号的预处理、色度和亮度的控制,输出数据格式及输出图像同步信号的选择控制等。在SAA7113 所提供的多种数据输出格式中,其中ITU656 格式在8位输出管脚上直接输出与像素时钟相对应的像素灰度值,此种数据格式与其它格式相比对灰度图像的采集将更直接。

   SAA7121 是PHILIPS 公司的一种高集成度视频编码芯片,可以将数字的YUV 数字编码为PAL 或者NTSC 制式的CVBS 输出或者S 端子输出的模拟视频信号.单一的3.3V 供电,可通过其I2C 接口对芯片内部电路进行控制。该芯片具有如下特点:

●三个片内10 位视频D/A 转换器分别对应Y,C 和CVBS, 两倍过采样,。

●实时载波控制

●支持Master 和Slave模式

●多种数据输出格式。

   TLV320AIC 23(以下简称AIC23 )是TI 推出的一款高性能的立体声音频Codec芯片,内置耳机输出放大器,支持MIC 和LINE IN 两种输入方式(二选一),且对输入和输出都具有可编程增益调节。

   我们提供完整的视频AD的控制源代码,和视频DA源代码和参考设计.使用这套结构可以构成完整实时视频采集和处理系统.将采集的视频信号通过我们的USB接口直接传PC进行处理.如果购买2套这样的板,可以做视频传输试验(通过USB接口).我们今后还将推出网络接口板,和大容量存储设备扩展板.这样就能充分保护您的投资,并能为您的应用范围提供更为强大的扩展的硬件保障.

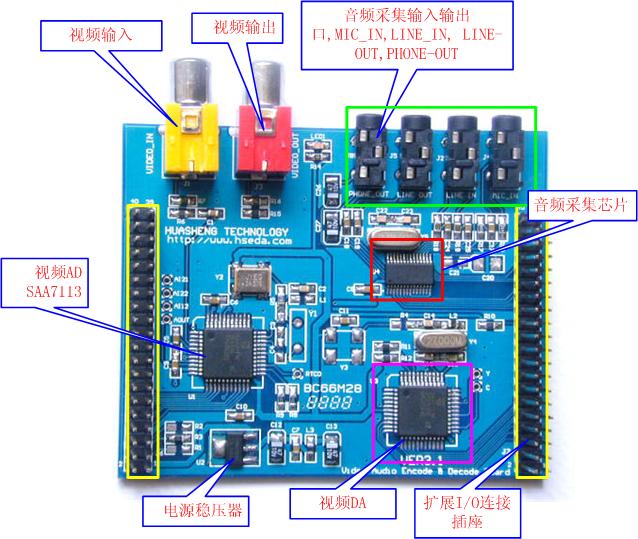

板上资源:

1.SAA7113 是PHILIPS 公司的一种高集成度视频解码芯片,它支持隔行扫描和多种数据输出格式.

2.SAA7121 是PHILIPS 公司的一种高集成度视频编码芯片,可以将数字的YUV 数字编码为PAL 或者NTSC 制式的CVBS 输出或者S 端子输出的模拟视频信号.单一的3.3V 供电

2.有2个莲花视频插座,一个输入,(用户可以扩展为3个VIDEO输入 口,一个视频监视输出口,这些端口都为用户引出).一个做视频输出监视.

4.板上载有独立的电源模块,可以稳定提供视频板运行时的电源,避免使用FPGA下载板电源造成干扰和不稳定.

5.TLV320AIC 23(以下简称AIC23 )是TI 推出的一款高性能的立体声音频Codec芯片,内置耳机输出放大器,支持MIC 和LINE IN 两种输入方式(二选一),且对输入和输出都具有可编程增益调节.

6.板上 预留了有源和无源晶振位置,用户可以根据自己得设计进行选择安装.

7.板上音频采集输出部分接口有LINE IN, LINE OUT, MIC IN, PHONE OUT

软件部分:

1.SAA7113 I2C配置程序.

2.SAA7121/8配置程序.

3.小波变换处理程序(VHDL源码)这部分代码要单独付费购买.

4.SAA7113采集到SAA7121实时输出测试程序.

5.SDRAM控制器IP核(VHDL源码)

6.SAA7121 彩条信号输出程序.

7.音频采集输出测试程序
